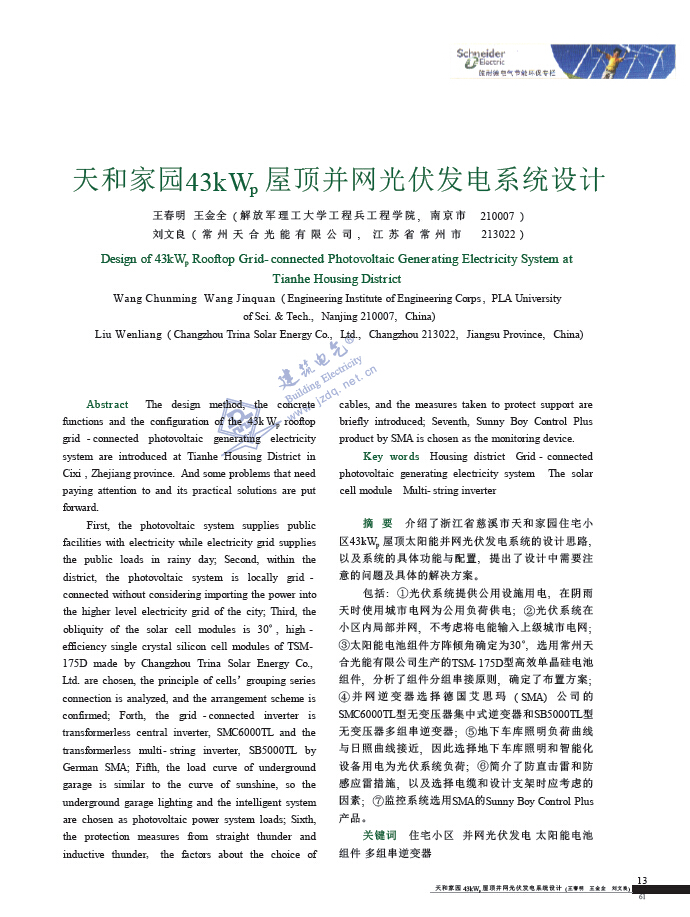

天和家园43kWp 屋顶并网光伏发电系统设计

    摘  要：介绍了浙江省慈溪市天和家园住宅小区43kWp 屋顶太阳能并网光伏发电系统的设计思路,以及系统的具体功能与配置, 提出了设计中需要注意的问题及具体的解决方案。包括: ①光伏系统提供公用设施用电, 在阴雨天时使用城市电网为公用负荷供电; ②光伏系统在小区内局部并网, 不考虑将电能输入上级城市电网;③太阳能电池组件方阵倾角确定为30°, 选用常州天合光能有限公司生产的TSM- 175D型高效单晶硅电池组件, 分析了组件分组串接原则, 确定了布置方案;④ 并网逆变器选择德国艾思玛( SMA) 公司的SMC6000TL型无变压器集中式逆变器和SB5000TL型无变压器多组串逆变器; ⑤地下车库照明负荷曲线与日照曲线接近, 因此选择地下车库照明和智能化设备用电为光伏系统负荷; ⑥简介了防直击雷和防感应雷措施, 以及选择电缆和设计支架时应考虑的因素; ⑦监控系统选用SMA的Sunny Boy Control Plus产品。

关键词：住宅小区 并网光伏发电 太阳能电池 组件 多组串逆变器

作  者：王春明，王金全，解放军理工大学工程兵工程学院

         刘文良，常州天合光能有限公司

刊  期：《建筑电气》2007年第2期

       阅读全文：天和家园43kW_p屋顶并网光伏发电系统设计_王春明.pdf
