李兴龙

海外电气见闻——改进的防雷支架

  • 2014-12-4 15:27
  • 阅读 (553)
  • 附件下载次数(0)

    在欧美国家或者使用欧美国家标准的国家或者地区(如阿联酋、香港、阿尔及利亚等),他们的防雷接地系统都会使用防雷接地专业公司生产的标准部件,而不会像我国那样经常使用焊接或者绑扎方式。

    国际上此类著名的防雷接地专业公司有英国的FURSE、德国的DEHN等。

    但是,在产品的工程应用中,电气工程师还应当开动脑筋。如图1所示是DEHN的防雷支架成品。

成品防雷支架

    显然,如果不假思索直接应用此类产品,势必返工,为何?问题出在这个短短的塑料膨胀栓。在建筑的屋面,土建的防水层加抹灰层势必超过这个膨胀栓的长度!

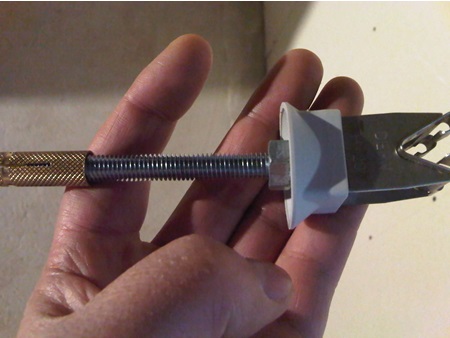

    怎么办呢?我们的工程师想到了一个好方法,如图2,图3所示。使用丝杆(threaded rod)代替塑料膨胀栓,可以截成你想要的长度,在接闪带的支架两侧各套一个螺栓,既可以固定支架,还可以微调支架的高度。

2

3

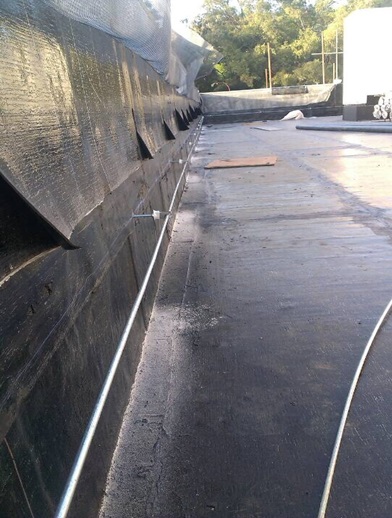

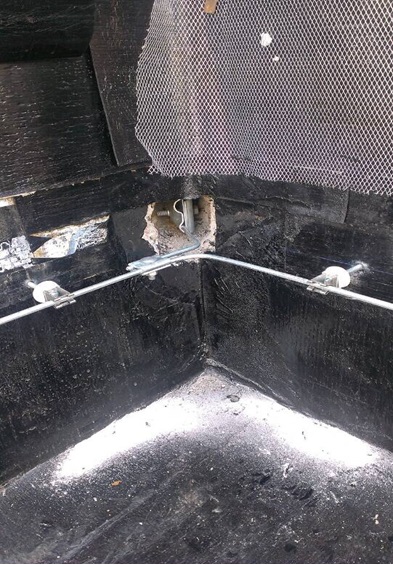

最后,改进的支架实际安装效果如图4,,图5所示。

4

5
