在工程中，我们通常在电缆桥架全线通长敷设接地干线，接地干线采用裸铜线或者矩形导体（镀锌扁钢或者裸铜带），如图1、图2所示。经常有人问：这是为何？
图1 04D701-3《电缆桥架安装》裸铜线
图2 04D701-3《电缆桥架安装》矩形导体
追根朔源，还得从规范谈起。我国电气规范GB 50303《建筑电气工程施工质量验收规范》第12.1.1条明确要求“金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠……金属电缆桥架及其全长应不少于2处与接地（PE）或接零（PEN）干线相连接”。
说白了，这就是一个等电位联结的概念。这种理念，在全世界各个国家和地区都是一致的。
在电缆桥架全线通长敷设接地干线的做法，也是国际工程界的通用做法，这一点也是毋容置疑的。
如果不通长敷设接地干线，那么金属电缆桥架自身连接处的连接电阻处处得保证不小于0.00033欧姆，要达到如此完美的施工，何等艰难！
如果不通长敷设接地干线，那么要实现一个建筑物内电缆桥架支架、风管、设备金属外壳、金属工艺管道等的等电位联结，得在土建施工阶段从建筑物钢筋到处预留接地端子，工作量何其之大！而要保证没有一处疏漏，又何其之难！

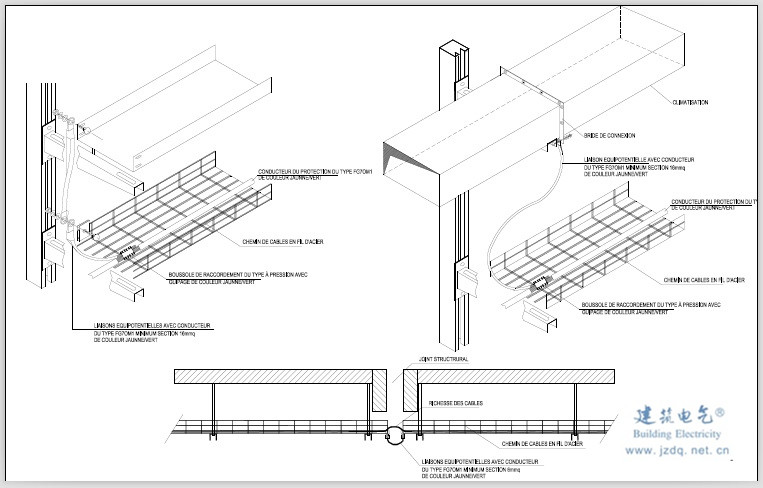

在海外，这种通长敷设的接地干线一般采用多股裸铜线，并采用标准卡子连接，如图3、图4 所示。显然，采用裸铜线比矩形导体更具备施工便利性。
图3 电缆支架和风管的等电位联结
图4 工艺管道的等电位联结
采用这种标准连接卡子，不但施工方便，还有一个优势是不需要动用明火，这对于爆炸和火灾危险场所，有特别的优势。
