德特威勒电缆系统（上海）有限公司   技术工程师 谭飞军

摘要：本文首先简要的阐述了10G以太网的概念，发展状况等。然后详细地介绍了德特威勒公司10G铜缆解决方案，对于万兆以太网来说，目前大范围的利用光纤传输的解决方案从工程的综合造价考虑，远高于铜缆布线系统。因此，铜缆的应用值得被开发与推广。

关键词：综合布线；10G以太网；德特威勒公司10G铜缆解决方案

正文：

目前万兆铜缆以太网（10GBase-T）解决方案在综合布线的建设中被广泛提出与关注，万兆铜缆布线技术已开始日益普及。

一、 关于10G以太网：

（一）10G以太网：
以太网最早由Xerox（施乐）公司创建，在1980年，DEC、lntel和Xerox三家公司联合开发成为一个标准，以太网是应用最为广泛的局域网，包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3标准。
万兆以太网技术的研究始于1999年底，当时成立了IEEE802.3ae工作组，并于2002年6月正式发布802.3ae 10GBase-T标准。
在局域网中以太网占有绝对优势，目前它的市场几乎是99.9%。

（二）10G以太网适用的标准：
TIA/EIA TSB155 Cat.6 (Mitigation) ；
TIA/EIA 568 B2.10Cat.6A(Augmented)；
ISO/IEC TR 24750 Cat.6/Cl.E (Mitigation)；
ISO/IEC 11801: Ed.2.1:draft Cat.6A/Cl.EA

（三）10G以太网最大的挑战-外部串扰指标（AXT）：
AXT(Alien-NEXT)外部串扰，是指在一束绑扎的线缆中，来自相邻线缆的线对会给其他线缆里的线对带来串扰，相邻配线架插座或跳线之间也会存在外部串扰这种串扰通常称为“外部串扰”。当线缆被周围六根线包围的时候，中间的线缆受到的AXT串扰最强烈（见图一），线缆长度越长越容易受到外部串扰，AXT仅影响非屏蔽系统，非屏蔽系统必须通过增加线缆或者配线架插座之间的物理距离来减轻AXT。

减少外部串扰的两种办法：

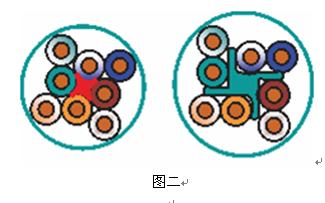

1，隔离，不规则外径减少线对的平行可能，增大相邻线缆中线对的距离，试图通过增大线径达到减小衰减，但是造成线缆外径比较大，（采用此种方法的6A的铜缆外径达 8mm以上)，增加运输成本及施工难度，浪费线槽。（见图二）

2，屏蔽邻近线缆，有源线对互感应干扰屏蔽消除，德特威勒公司的6A铜缆正式采用此种方法，也称为对对屏蔽，铜缆的外径只有7.1mm。（见图三）

从以上的对比中，我们明显可以看出：对对屏蔽线缆才应该是6A线缆的最好解决方案！

二、 德特威勒公司的 10G 铜缆解决方案

（一）德特威勒公司是屏蔽布线系统的技术领导者和标准制定者，Cat.7的代表，万兆解决方案的根本保证和最佳选择，德特威勒公司从1994年开始生产Cat.6（屏蔽&非屏蔽）线缆和Cat.7线缆。德特威勒公司的10G铜缆解决方案，包括Cat.6A，Cat7和Cat.7A端到端的全系统解决方案。 2008在瑞士联邦大厦成功建成世界上最先进的FA 级综合布线系统。
（二） 德特威勒公司6A类全套解决方案：
（1）6A类屏蔽铜缆，是7类线缆的简化版，带宽超过IEC11801:2008中Class EA要求，得益于对对铝箔屏蔽加总铝箔屏蔽的双重屏蔽结构，只要接地良好，可以达到免测外部串扰指标的最终目的；NVP值达到80%；由于使用屏蔽结构，昂贵的铜原材料反而减少了。

（2）6A类屏蔽模块，6A类MS-K屏蔽模块，500MHz传输带宽，360度屏蔽,免工具安装；适合KS配线架418020，440040及MS-K面板

（3）6A类屏蔽配线架，高品质的6A类屏蔽配线架，可安装24个6A类屏蔽模块

（4）6A类屏蔽跳线，4对软线，对对屏蔽+总铝箔屏蔽(F/FTP)，支持500MHz带宽的传输应用，符合CATV电视信号的传输，多种长度及颜色可供选择。

以上的产品组合即构成了德特威勒公司端到端的10G以太网全系统解决方案。
当我们还在寻求升级到万兆以太网的过程中，十万兆以太网不知不觉已经来到了我们身边，2010年6月17日IEEE已经正式批准40G/100G以太网标准了，从字面上，我们很容易看出，相比10G以太网，其速度上又有了质的飞跃。
以太网的发明者Bob Metcalfe在其演讲中说：“以太网以后将怎样发展？以太网的传统就是以10倍速向前发展。每前进一步，人们总是说不需要再往前走了，但我们仍然继续前进，我们将向100G进军。”面对日益普及的10G接口和万兆网卡设备，下一代高速以太网技术的春天已经来临。
